Konekiväärien sähköjen rakentaminen + MOSFET + sähkölipas

Ohje perustuu kokemukseeni A&K M249 ja M60 sarjaan. Ohjetta voi soveltaa muihinkin sähköisellä laatikkolippaalla oleviin aseisiin. Olen ampunut tämän kaltaisilla lippailla vähintäänkin kymmeniä ellei satoja tuhansia laukauksia ongelmitta käyttäen 9,6v NiMH/NiCd ja 11,1V 1000-2300mAh akkuja.

Etenkin A&K konekiväärien ongelmana on ollut mikrokytkimen hitsaantuminen yhteen, joka aiheuttaa hillittömän sarjatulen. Lisäksi M60 sarjassa oli ainakin aikoinaan vastuksella säädetävä tulinopeus, joka on ajatuksena typerä, koska se vain hidastaa tulinopeutta turhaan ja akun kulutusta. Lisäksi johdot olivat koko aseen mittaiset lisäten sitä kautta turhaa vastusta.

Alla on kaaviokuva järkevämmästä ratkaisusta, jolloin ase ja lipas käyttävät samaa akkua. Tällöin lipas rullaa aina, kun liipasinta painaa. Ylivirittämistä en ole havainnut eikä myöskään jälkeen jäämistä. Ainakin A&K vakiolippaat perustuivat äänellä perustuvaan kytkimeen joka aktivoitui ensisijaisesti ampumisesta, mutta tokihan lippaan pystyi virittämään vaikka laulamalla suoraan kytkimelle. Lippaat vaativat erilliset virtalähteet alkuperäisinä. MOSFET:lla taasen poistettiin kytkimen palaminen.

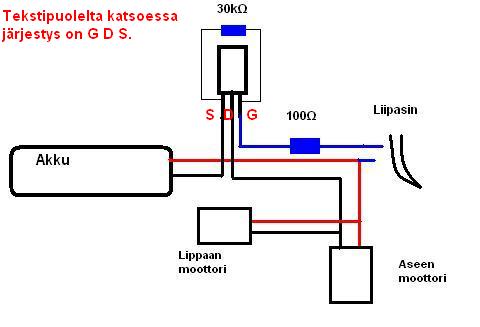

Klikkaa tästä rakennekuvaan (MOSFET)

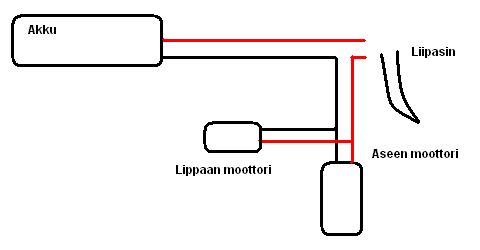

Rakennekuva ilman MOSFET-yksikköä

>>Takaisin etusivulle<<

Päivitykset:

Kirjoitettu 5.8.2020
